Контейнеры и емкости для одоранта: конструкция, материалы, оснащение и производство под заказ

Одорант используется для придания природному газу характерного запаха, который позволяет своевременно обнаруживать возможную утечку газа. Поэтому оборудование для хранения, транспортировки и подачи одоранта является важной частью технологической инфраструктуры газораспределительных и газотранспортных объектов.

Для таких задач применяются специальные емкости для хранения одоранта, резервуары для одоранта и сосуды под давлением. Конструкция оборудования выбирается с учетом свойств рабочей среды, давления, температуры, способа эксплуатации, требований к транспортировке и места установки.

Что представляет собой емкость для одоранта

Емкость для одоранта представляет собой специализированный металлический сосуд, предназначенный для безопасного хранения химического реагента, его подачи в систему одоризации или перемещения между технологическими участками.

В зависимости от назначения оборудование может выполняться как:

• емкость хранения одоранта;
• резервуар для хранения одоранта;
• контейнер для транспортировки одоранта;
• контейнер для перевозки одоранта;
• емкость для выдачи одоранта;
• сосуд для одоранта, работающий под давлением;
• технологическая емкость блока одоризации;
• емкость для установки на газораспределительной станции;
• мобильный контейнер для одоранта.

Основными элементами такого оборудования являются цилиндрический корпус, днища, патрубки для подключения технологических линий, запорная арматура, приборы контроля давления и температуры, предохранительные устройства, элементы для перемещения и опорная часть.

Почему для сосуда под давлением используются эллиптические днища?

Форма днища непосредственно влияет на работу сосуда под внутренним давлением. Для оборудования, работающего под давлением, применяются эллиптические днища, которые позволяют эффективно воспринимать действующие нагрузки и являются типовым конструктивным решением для промышленного емкостного оборудования.

В отличие от емкостей, работающих без давления, где может применяться плоское днище, для сосуда под избыточным давлением проектирование корпуса и днищ выполняется с учетом расчета на прочность, толщины стенки, характеристик материала, сварных соединений и конкретных условий эксплуатации.

При проектировании сосуда расчетные параметры определяются в конструкторской документации. ГОСТ 34233.11-2017 устанавливает нормы и методы расчета на прочность цилиндрических элементов и выпуклых днищ сосудов и аппаратов, работающих при внутреннем или наружном давлении.

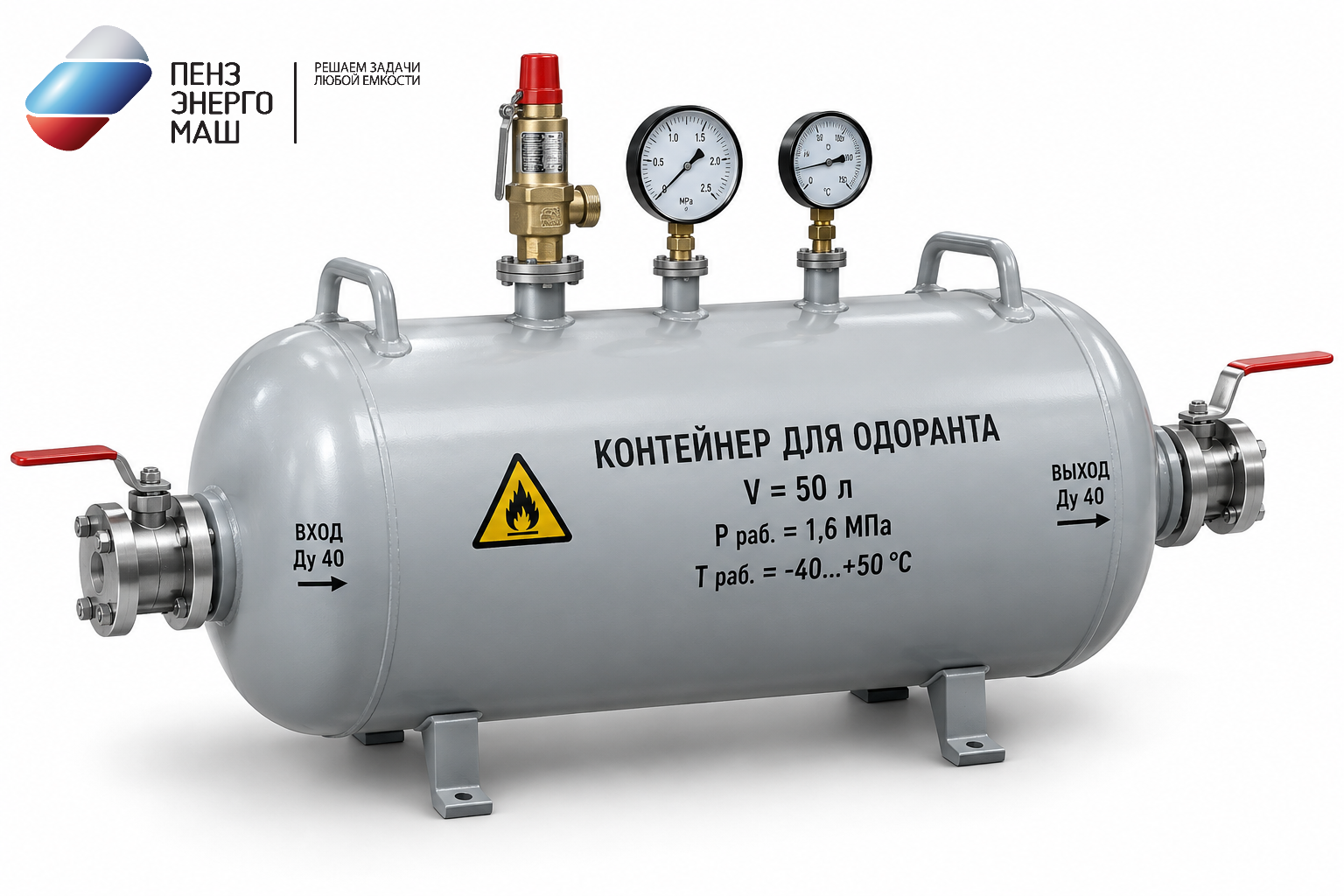

Контейнер для одоранта 50 литров

Одним из вариантов исполнения является компактный горизонтальный цилиндрический контейнер для одоранта объемом 50 литров. Концептуальное исполнение такого изделия предусматривает:

• Номинальный объем50 л
• Типгоризонтальный цилиндрический сосуд
• Диаметр корпуса400 мм
• Днищаэллиптические
• Материалсталь 09Г2С или нержавеющая сталь 12Х18Н10Т
• Подключенияфланцевые или резьбовые в зависимости от назначения
• ВходДу 40
• ВыходДу 40
• Арматуразапорные клапаны на входе и выходе
• Контроль давленияосевой манометр
• Контроль температурыосевой термометр
• Защита от превышения давленияпредохранительный клапан
• Перемещениебоковые ручки
• Установкаопоры-ножки
• Исполнениедля хранения, перевозки и технологической подачи одоранта

Для конкретного заказа рабочее давление, расчетная температура, толщина стенки, тип арматуры, параметры предохранительного клапана, присоединительные размеры и другие характеристики определяются после получения технического задания и выполняются по разработанной конструкторской документации.

Материалы изготовления: 09Г2С и 12Х18Н10Т

Материал корпуса выбирается не только по стоимости, но и исходя из условий эксплуатации, температуры окружающей среды, свойств одоранта, требований к коррозионной стойкости и особенностей транспортировки.

Сталь 09Г2С

09Г2С — низколегированная конструкционная сталь, широко применяемая для изготовления промышленного оборудования, сосудов, резервуаров, трубопроводных элементов и металлоконструкций. Материал востребован при изготовлении оборудования, для которого важны прочность, надежность конструкции и возможность эксплуатации при пониженных температурах.

Нержавеющая сталь 12Х18Н10Т

12Х18Н10Т относится к коррозионностойким нержавеющим сталям и применяется для изготовления оборудования, контактирующего с различными технологическими средами.

При подборе импортных материалов важно учитывать, что обозначение AISI не всегда означает полную техническую идентичность российской марки стали. Для 12Х18Н10Т часто указывают AISI 321 как близкий зарубежный аналог, однако окончательная замена материала должна выполняться только после проверки химического состава, механических характеристик и требований конкретного проекта.

Конструкция контейнера для хранения одоранта

Для мобильного контейнера небольшого объема особенно важны не только прочность корпуса, но и удобство эксплуатации. Предусматриваемая конструкция включает несколько функциональных узлов.

Горизонтальный цилиндрический корпус

Корпус формирует рабочий объем сосуда. Цилиндрическая форма позволяет рационально распределить нагрузки и разместить оборудование на ограниченной площади.

Эллиптические днища

Днища закрывают торцевые части корпуса и обеспечивают конструктивную возможность работы сосуда под давлением.

Патрубки Ду 40

Входной и выходной патрубки диаметром Ду 40 могут использоваться для подключения технологических трубопроводов. В зависимости от проекта возможны различные варианты присоединения:

• фланцевое соединение — удобно для монтажа, демонтажа и обслуживания;
• резьбовое соединение — используется в компактных технологических схемах при соответствующем проектном решении.

Запорная арматура

На входе и выходе контейнера устанавливаются запорные клапаны. Конкретный тип арматуры подбирается с учетом рабочей среды, давления, температуры и требований заказчика.

Предохранительный клапан

Для сосуда, работающего под давлением, может предусматриваться предохранительное устройство, предназначенное для защиты оборудования при недопустимом повышении давления. В рассматриваемом варианте предусматривается предохранительный клапан типа Getz. Параметры настройки клапана не следует выбирать только по номиналу сосуда — они определяются расчетными характеристиками и проектной документацией.

Манометр

Осевой манометр предназначен для визуального контроля давления внутри контейнера. Для промышленной эксплуатации значение имеет не только диапазон измерения, но и совместимость прибора с рабочей средой, требования к присоединению, класс точности и условия окружающей среды.

Термометр

Осевой термометр позволяет контролировать температуру рабочей среды или контролируемой зоны сосуда в соответствии с принятой схемой измерения.

Ручки для переноски и опоры

50-литровый контейнер отличается от стационарного резервуара своими габаритами и принципом эксплуатации. Поэтому при разработке мобильного изделия большое внимание уделяется эргономике.

Боковые ручки для ручного переноса контейнера позволяют перемещать оборудование без непосредственного контакта с корпусом. Нижние опоры-ножки выполняют сразу несколько задач: обеспечивают устойчивое положение, защищают нижнюю часть оборудования от повреждений при установке и облегчают погрузочно-разгрузочные операции.

Для транспортировки конкретного исполнения дополнительно могут предусматриваться специальные элементы крепления, опорные устройства или иные приспособления.

Маркировка и внешнее покрытие

Для промышленного оборудования внешний вид — это не только эстетика. Защитное покрытие должно учитывать условия эксплуатации, воздействие атмосферной влаги, температурные перепады, механические воздействия и требования к антикоррозионной защите.

Для контейнера может применяться промышленное лакокрасочное покрытие с нанесением эксплуатационной маркировки. На корпусе могут указываться:

• «Контейнер для одоранта»;
• V = 50 л;
• марка материала;
• заводской номер;
• рабочие параметры;
• обозначения входа и выхода;
• предупреждающие знаки;
• условные обозначения рабочей среды.

Маркировка позволяет оператору быстро идентифицировать оборудование и правильно определить технологические подключения.

Где применяются емкости и контейнеры для одоранта?

Оборудование для одоранта востребовано на объектах газовой инфраструктуры, где осуществляется прием, хранение, транспортировка или дозированная подача одорирующего вещества. В частности, оборудование может использоваться:

• на газораспределительных станциях;
• на газораспределительных пунктах;
• на компрессорных станциях;
• в системах одоризации газа;
• на объектах газотранспортной инфраструктуры;
• в блоках одоризации;
• на технологических площадках;
• при проведении ремонтных и эксплуатационных работ;
• для временного или резервного хранения одоранта;
• для перемещения реагента между технологическими участками.

Одоризация является технологическим процессом, при котором в природный газ вводится пахучее вещество, позволяющее обнаружить утечку по запаху. В производственной практике используются, в частности, меркаптановые одоранты и смеси природных меркаптанов.

Как заказать емкость для одоранта по техническому заданию?

Универсального контейнера для любой технологической схемы не существует. Даже при одинаковом объеме два изделия могут существенно отличаться по конструкции из-за разного рабочего давления, материала корпуса, вида арматуры, способа подключения и условий эксплуатации.

Для расчета оборудования заказчику рекомендуется предоставить:

1. Назначение оборудования. Хранение, транспортировка, выдача или использование в составе блока одоризации.
2. Рабочую среду. Точный состав одоранта, концентрация компонентов, дополнительные примеси и требования к материалу.
3. Объем. Например, 50 литров.
4. Рабочее и расчетное давление.
5. Рабочую и расчетную температуру.
6. Способ заполнения и выдачи продукта.
7. Диаметры и типы присоединений.
8. Требуемую запорную и предохранительную арматуру.
9. Требования к КИП.
10. Условия транспортировки и перемещения.
11. Требования к покрытию и маркировке.
12. Требования к документам и приемке оборудования.

По этим данным специалисты завода формируют техническое решение и определяют конструктивное исполнение.

Производство емкостей для одоранта на Заводе ПЭМ

Производство промышленной емкости начинается не с изготовления корпуса, а с анализа технического задания. Инженеры определяют конструктивную схему, выбирают материал, рассчитывают основные элементы сосуда, определяют состав оборудования и согласовывают присоединительные размеры.

Для изготовления могут применяться углеродистые и низколегированные стали, а также нержавеющие стали при необходимости повышенной коррозионной стойкости.

Изделие может комплектоваться:

• патрубками;
• фланцами;
• ответными фланцами;
• запорной арматурой;
• предохранительными клапанами;
• манометрами;
• термометрами;
• приборами КИП;
• крепежом;
• прокладками;
• ЗИП;
• элементами для транспортировки;
• защитным покрытием;
• эксплуатационной маркировкой.

Такой подход позволяет получить не просто металлическую емкость, а готовый элемент технологической системы.

Почему изготовление по индивидуальному ТЗ имеет значение

При заказе промышленного сосуда важно учитывать весь комплект эксплуатационных параметров. Например, запрос «емкость для одоранта 50 литров» сам по себе недостаточен для окончательного проектирования сосуда под давлением. Необходимо определить:

• какое давление действует внутри;
• какова расчетная температура;
• какой именно одорант используется;
• какой материал допустим для контакта с рабочей средой;
• какая арматура требуется;
• как будет перевозиться контейнер;
• каким образом он подключается к технологической системе;
• какие приборы контроля необходимы;
• какие документы должны сопровождать поставку.

Именно поэтому изготовление емкостей для одоранта по индивидуальному техническому заданию является востребованным решением для промышленных заказчиков.

Заказать контейнер или резервуар для одоранта в Пензе

Завод ПЭМ / ООО «ЗАВОД ПЕНЗЭНЕРГОМАШ» выполняет производство емкостного и резервуарного оборудования для промышленных предприятий.

Можно заказать:

• емкость для хранения одоранта;
• контейнер для перевозки одоранта;
• резервуар для одоранта;
• сосуд под давлением для одоранта;
• емкость для выдачи одоранта;
• нестандартную емкость по чертежу;
• оборудование с КИП и трубопроводной арматурой.

Производство расположено в Пензе, поставка оборудования осуществляется по территории России и в страны СНГ. Для получения технической консультации достаточно передать специалистам исходные параметры оборудования или имеющийся опросный лист. По результатам анализа специалисты определят возможное конструктивное исполнение, состав комплектации и перечень необходимых технических документов.

Часто задаваемые вопросы

Итог

Емкость для одоранта — это специализированное промышленное оборудование, к которому предъявляются требования по прочности, герметичности, надежности, удобству эксплуатации и совместимости с рабочей средой.

Для небольших объемов актуальны компактные контейнеры для одоранта, которые совмещают функции хранения, транспортировки и технологической выдачи реагента.

Горизонтальный цилиндрический сосуд объемом 50 литров и диаметром 400 мм, с эллиптическими днищами, патрубками Ду 40, запорной арматурой, предохранительным клапаном, манометром, термометром, ручками и опорами — пример оборудования, которое может быть реализовано как индивидуальное инженерное решение.
